刹车盘专用立磨采用整体铸铁床身,X、Z轴均采用高精度磨制滚珠丝杠副,负间隙、阻力小、刚性大,由交流伺服电机通过高刚性联轴器直接驱动。整个立磨采用数字控制系统控制,确保了设备的加工精度及长期稳定性。床座、拖板等采用热对称式箱型筋板铸铁结构,热对称可减小热变形,保持稳定的机床精度;箱型筋板结构提供重切削时的强大刚性。

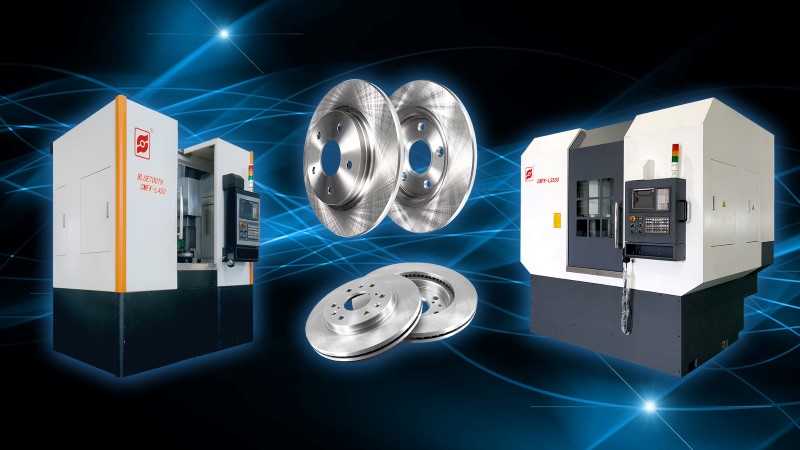

刹车盘专用立磨
刹车盘专用立磨采用进口(或国产)高刚度的短粗型,伺服电机驱动主轴,实现机床在高速运转下的低噪音、低振动。床鞍、立柱导轨采用超重负荷直线滚柱导轨,动态响应性能好,精度保持性高。高性能自动间歇润滑系统能及时地对床身导轨、X/Z向丝杠集中润滑,保证了机床各导轨面及纵、横向丝杠始终处于良好的润滑状态。
刹车盘专用立磨对刀机构独特,更换刀具仅需2秒。数控系统采用中文液晶显示伺服数控系统,同时配有刀具补偿、手动/自动回参考点、自动诊断监视显示功能,真正做到了机床一体化、自动化。采用铠甲式伸缩防护与机床不锈钢内防组成全封闭内防护,床身防护与其固定面严密搭接,杜绝床身防护结合部位粉尘泄漏现象。
刹车盘专用立磨节省地面空间的同时并有效提升系统节拍,可长时间自动化生产,无需频繁收料和上料。适用于机械制造、汽车、电机等行业的盘类和齿轮类零件的长时间高负荷的精密切削加工。既可用于中小批量多品种加工生产,也可以进入自动线进行批量生产。作为一种高效率的平面加工机床,主要实现对上下两平行端面要求一次磨削成形工件的精密磨削加工,机床加工精度高、表面光洁度高,适合高精密双端面零件的批量加工。
